한국오가닉(Hankook Organic)에서 개발한 자전거 라이더용 스마트 헬멧으로, 음성 인식 기술을 통해 블루투스 장비와 스마트폰 기능을 제어할 수 있다. 내부에 연질 재료의 댐퍼와 슬라이딩 내피를 적용하여 새로운 방식의 충격 보호 구조를 구현하였다. 특히 휴대가 용이하도록 네 부분으로 나뉘어 접히는 구조를 채택해 전체 부피를 획기적으로 줄일 수 있도록 디자인되었다. Developed by Hankook Organic, this smart helmet for bicycle riders features voice recognition technology to control Bluetooth devices and smartphone functions. It incorporates an innovative impact protection system using soft-material dampers and a sliding inner liner. For enhanced portability, it is designed with a four-part folding mechanism to significantly reduce its overall volume.
디자인 작업 과정에서는 정교한 폴딩 메커니즘을 구현하기 위해 3D 모델링 상에서 접히는 과정을 시뮬레이션하며 서피스를 편집하여 기본 구조를 설계하였다. 이후 3D 프린팅을 이용해 기구적인 가동성을 검증한 뒤 최종 스타일링 작업을 완성하였다. To realize the folding structure, the design process involved simulating the folding sequence within 3D modeling software while refining the surfaces to establish the base geometry. After verifying the folding mechanism through 3D printing, the final styling and detailing were completed.

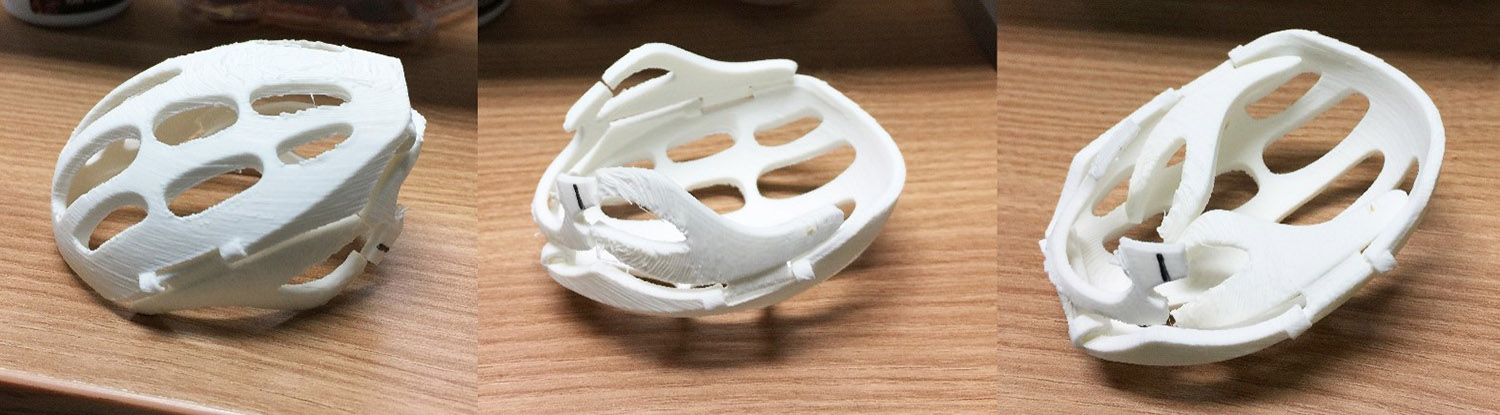

| 축소 3D 프린팅 모델을 이용한 폴딩 테스트 | Folding Test Using a Scaled 3D-Printed Model

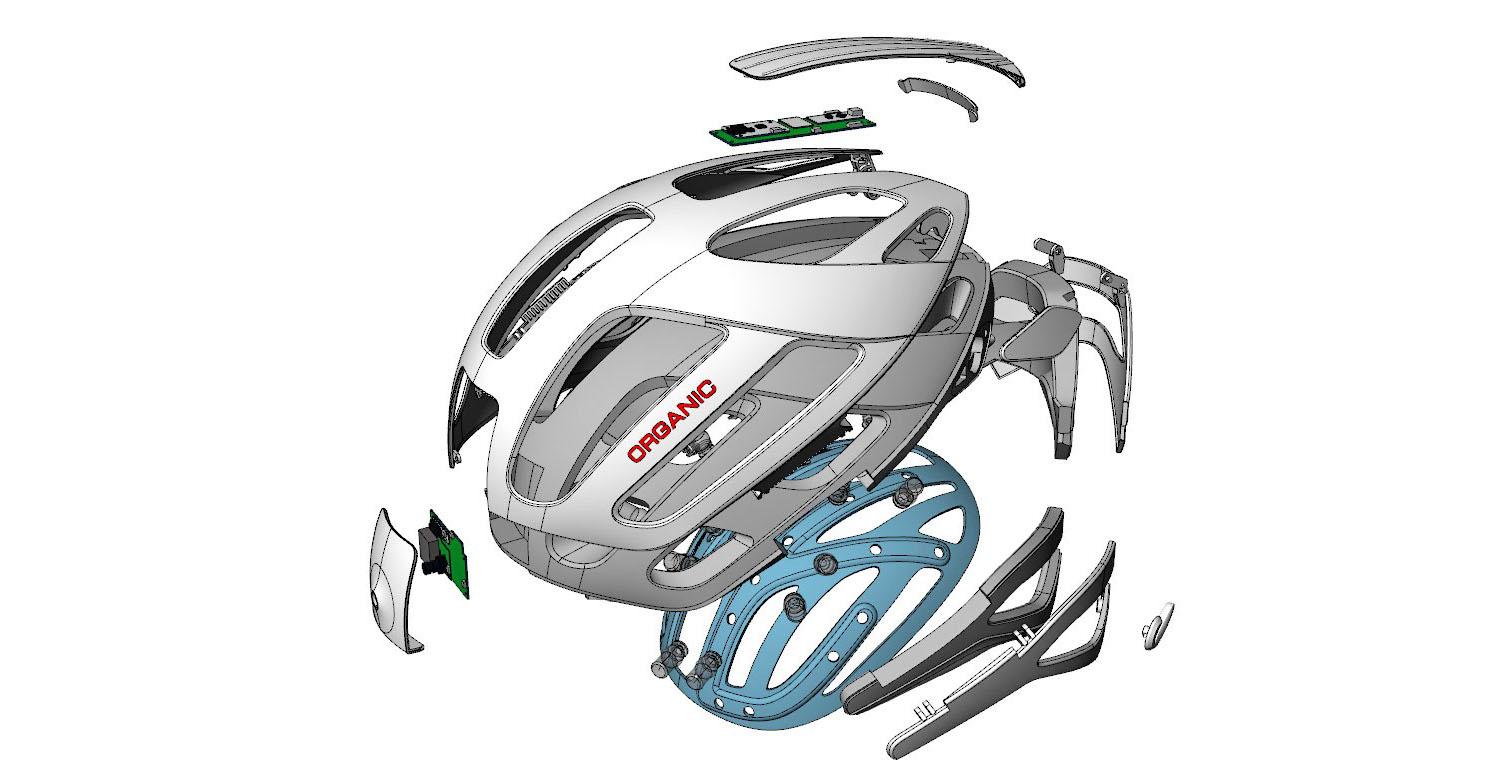

| 프로토타이핑을 위한 설계 3D모델링 | Engineering 3D Modeling for Prototyping

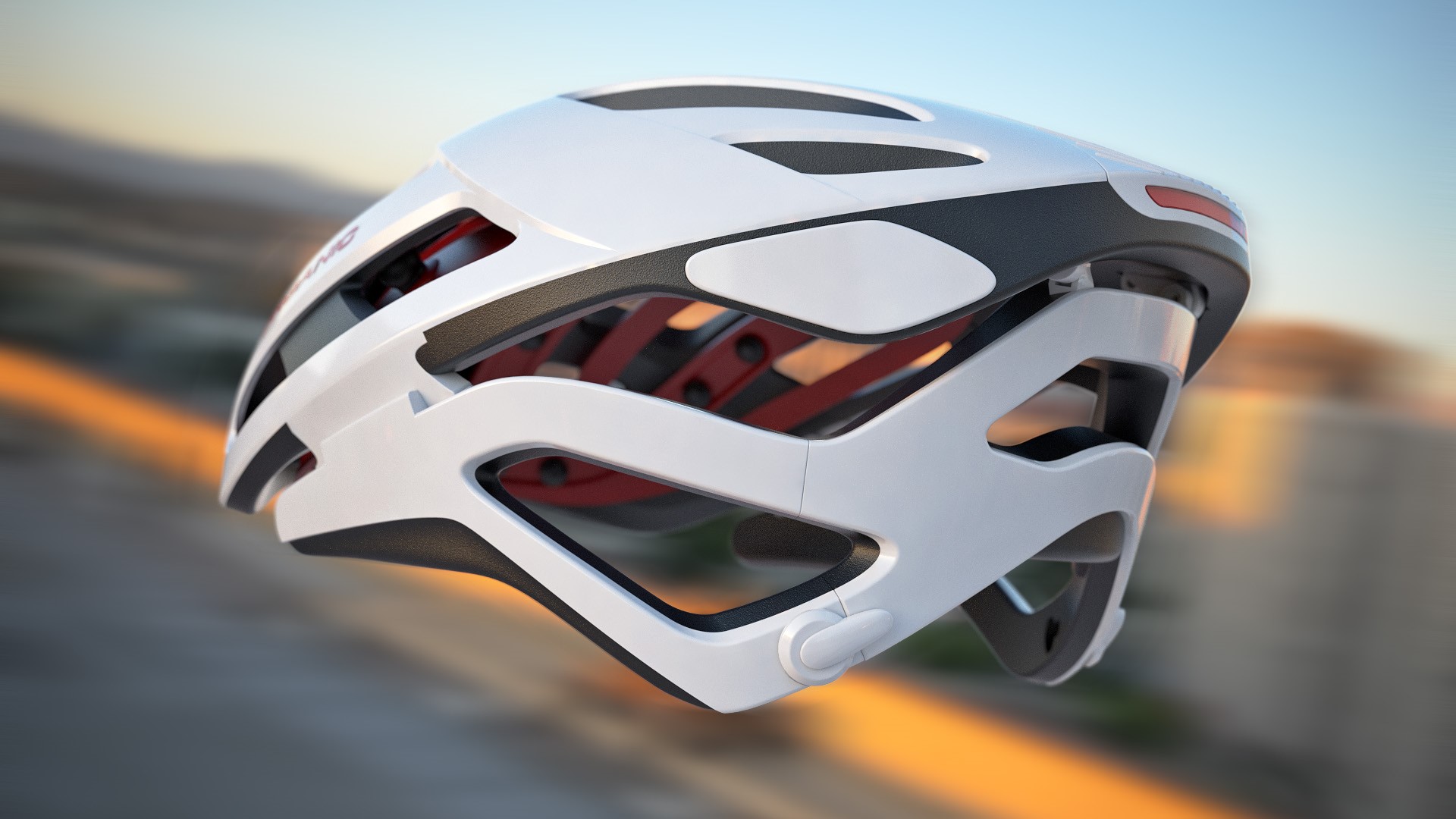

| 디자인 시안의 3D 렌더링 | 3D Rendering of the Design Proposal

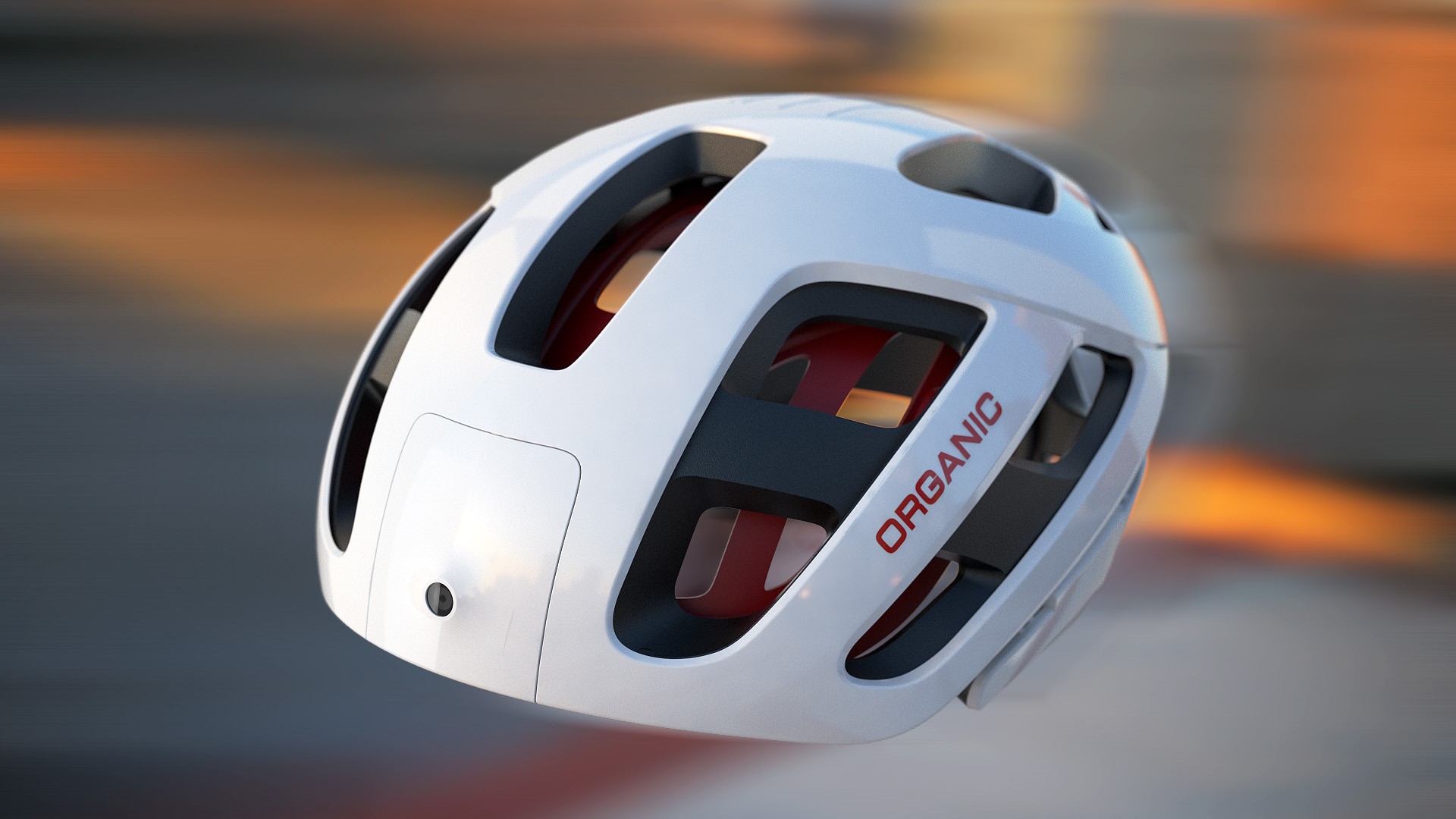

| 디자인 시안의 3D 렌더링 | 3D Rendering of the Design Proposal

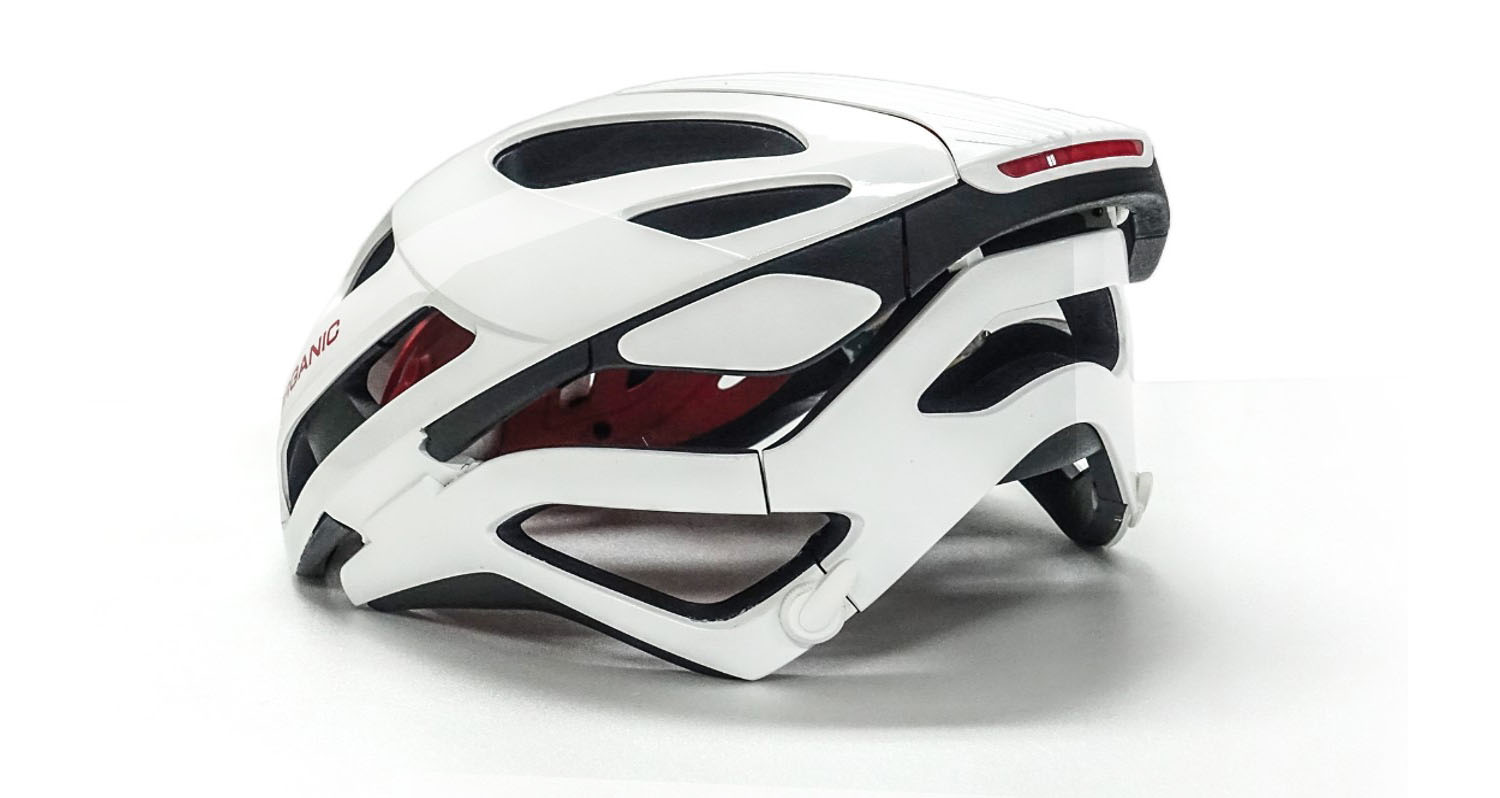

| SLA 3D프린팅을 이용한 워킹 목업 | Working Mockup - SLA 3D Printed Prototype

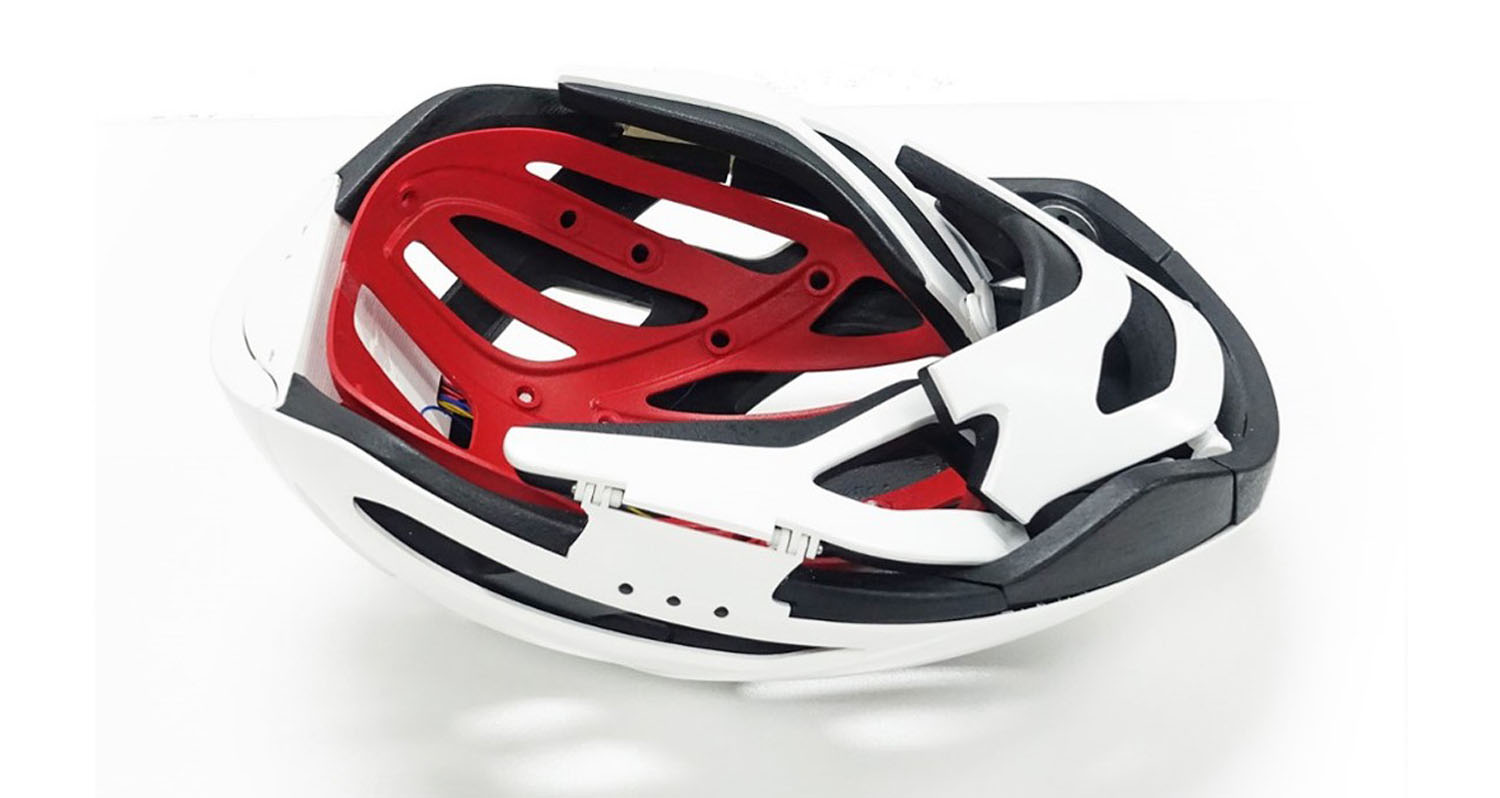

| 워킹 목업의 접힌 모습 | Folded View of the Working Mockup

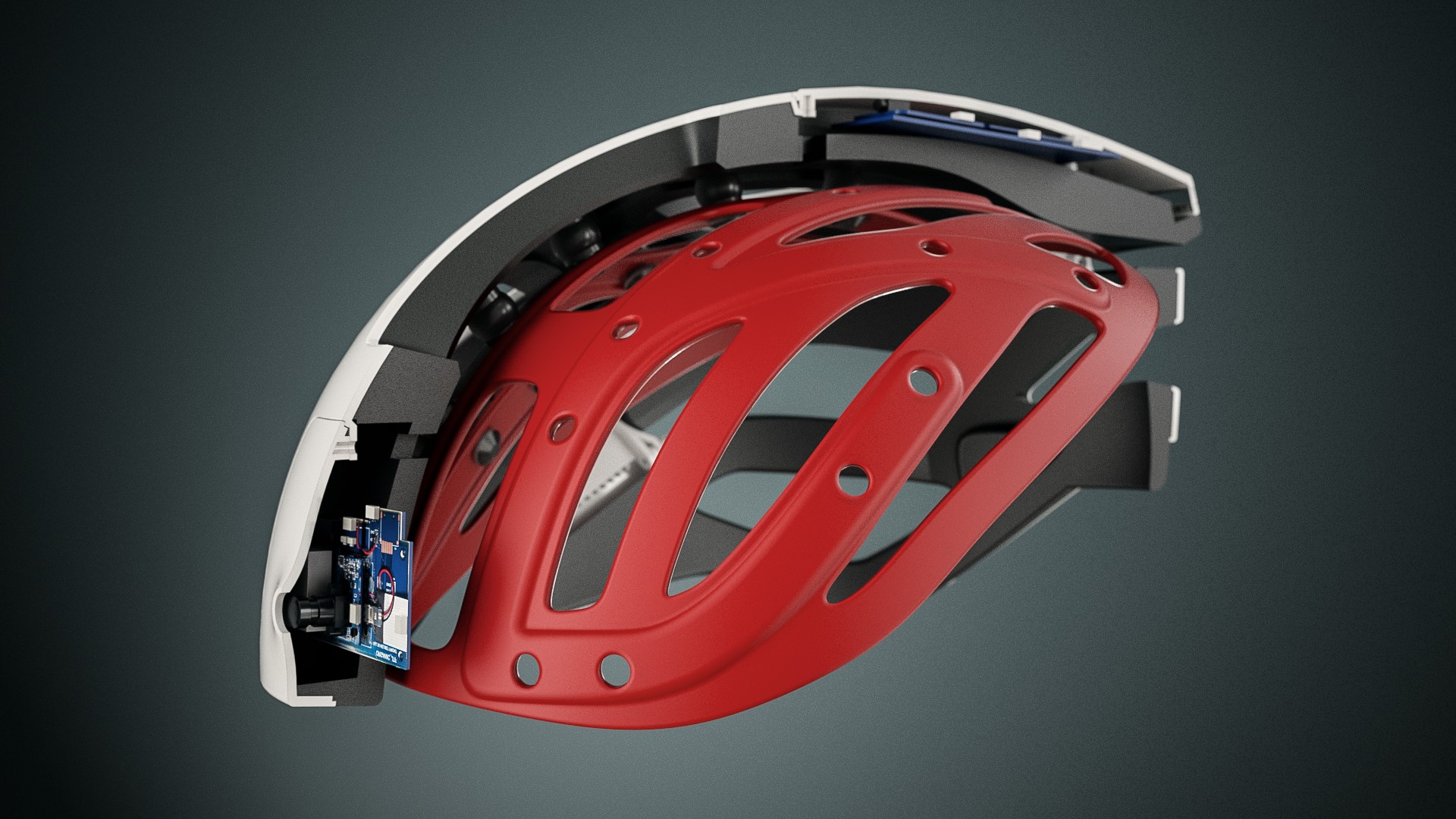

| 내부 구조 3D 렌더링 | 3D Rendering of Internal Structure
