Lattice Wall

래티스 구조의 벽체 화분 디자인, 설계 Lattice Wall Planter Design

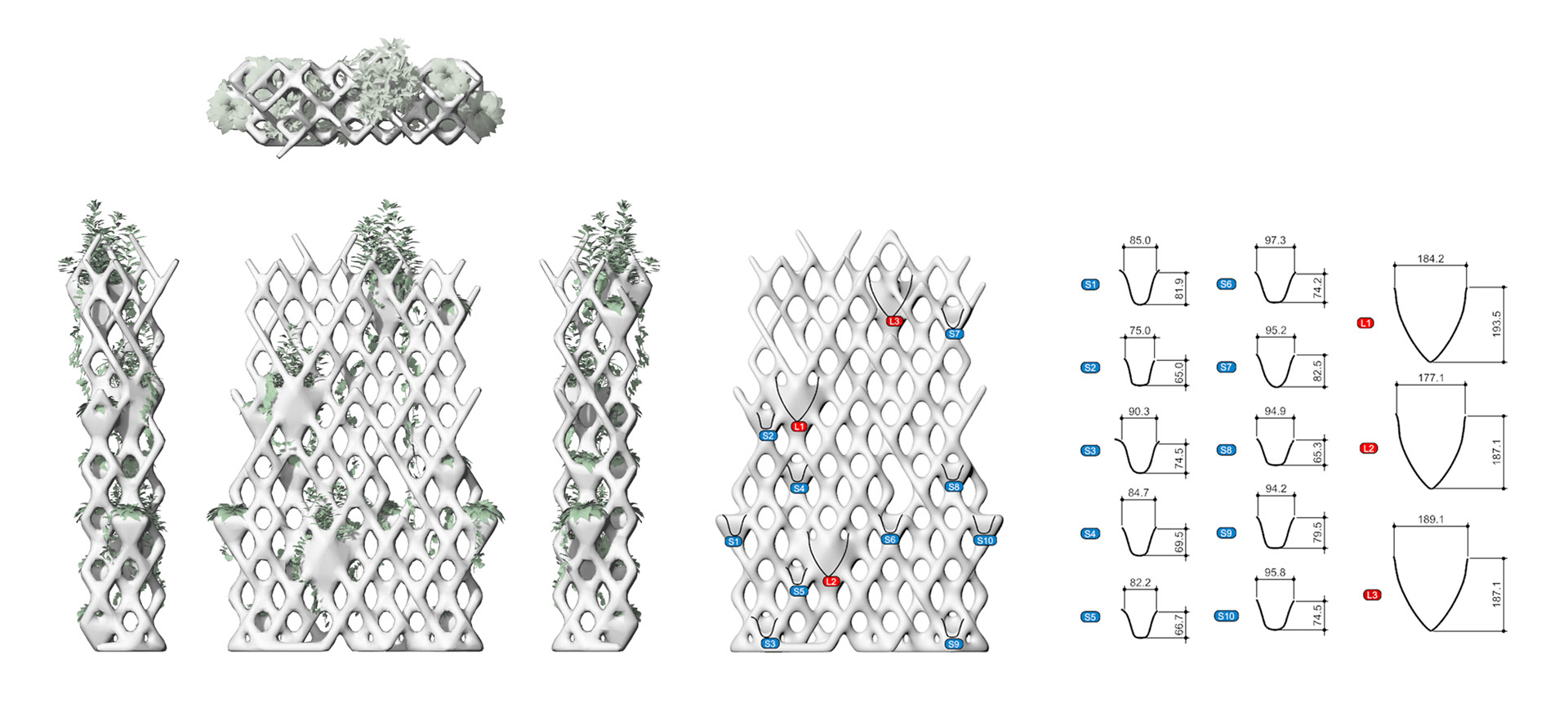

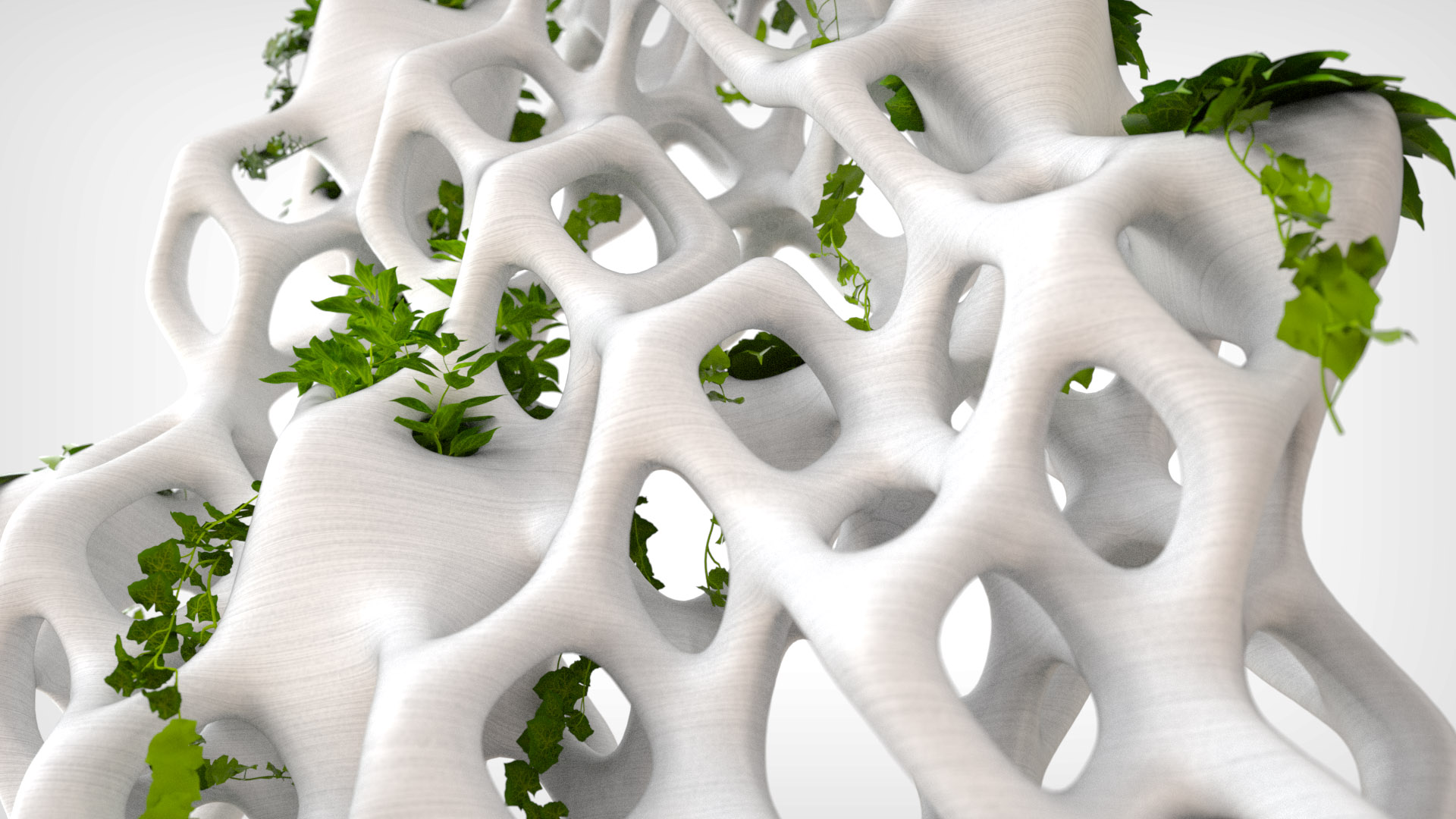

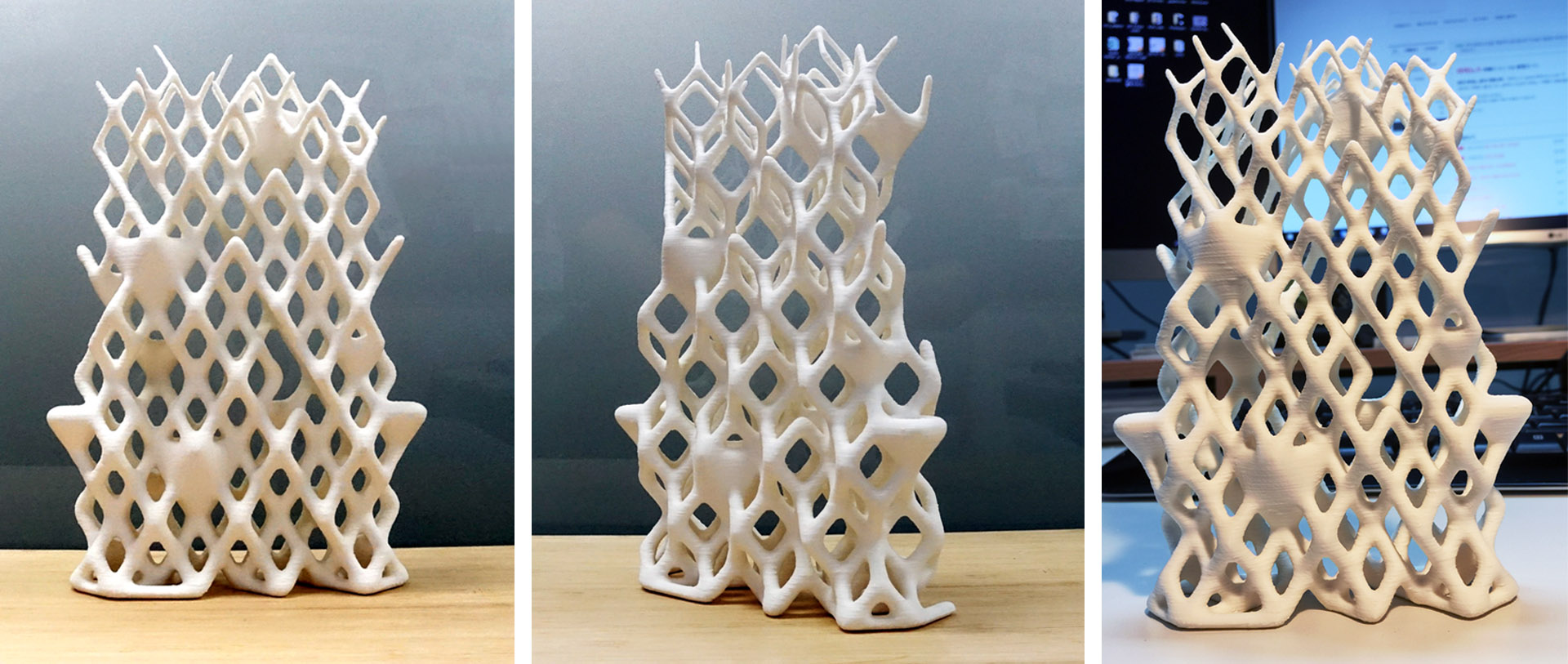

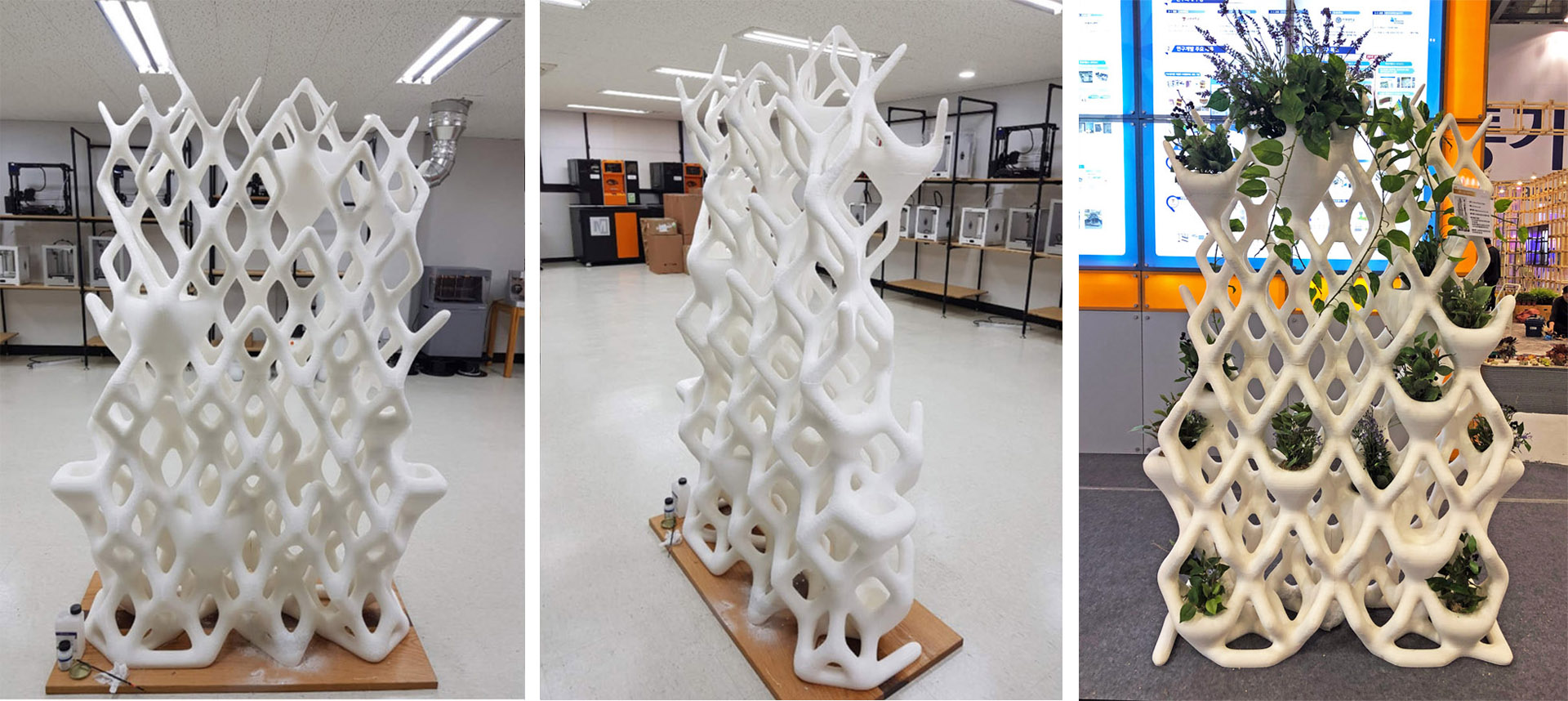

3D 프린팅 공법을 활용하여 제작 가능한 3D 래티스(Lattice) 구조의 파티션 벽체이다. 단위 셀의 부피를 활용해 화분 기능을 겸할 수 있도록 디자인되었다. 아이비나 담쟁이덩굴 같은 식물이 구조를 감고 자라기에 최적화된 형태이며, 출력 시 별도의 지지 구조(Support) 없이도 안정적인 조형이 가능한 각도로 설계되었다. 래티스 구조는 화분의 위치 설정과 심미적 표현을 위해 일부 라인을 랜덤하게 삭제하였으며, 높이에 따라 구조체의 직경이 자연스럽게 변화하도록 구현하였다. 모델링 과정에서는 Grasshopper의 Voxel 모델링 애드온인 Dendro를 활용하였다. 스케일 모델과 1:1 실물 모델은 모두 FDM 방식의 3D 프린터로 제작되었으며, 설계 단계부터 출력 각도를 정교하게 고려하여 서포트 없이 성공적으로 출력하였다. This partition wall is designed as a 3D lattice structure optimized for 3D printing, utilizing the volume of unit cells to function as a planter. Designed for climbing plants such as ivy and creeper to grow around, the lattice structure was engineered with specific self-supporting angles to allow for printing without the need for support structures. Certain lines within the lattice were randomly removed for aesthetic expression and planter placement, with the structural diameter naturally varying according to height. Dendro, a Voxel modeling add-on, was utilized within the Grasshopper 3D modeling environment. Both the scale model and the 1:1 model were produced using FDM-type 3D printers; because the design accounts for the printer's overhang limits, it was successfully printed without any supports.
