Tiltrotor UAV

파라메트릭 3D 모델링을 활용한 3D 디자인 자동화 3D Design Automation with Parametric 3D Modeling

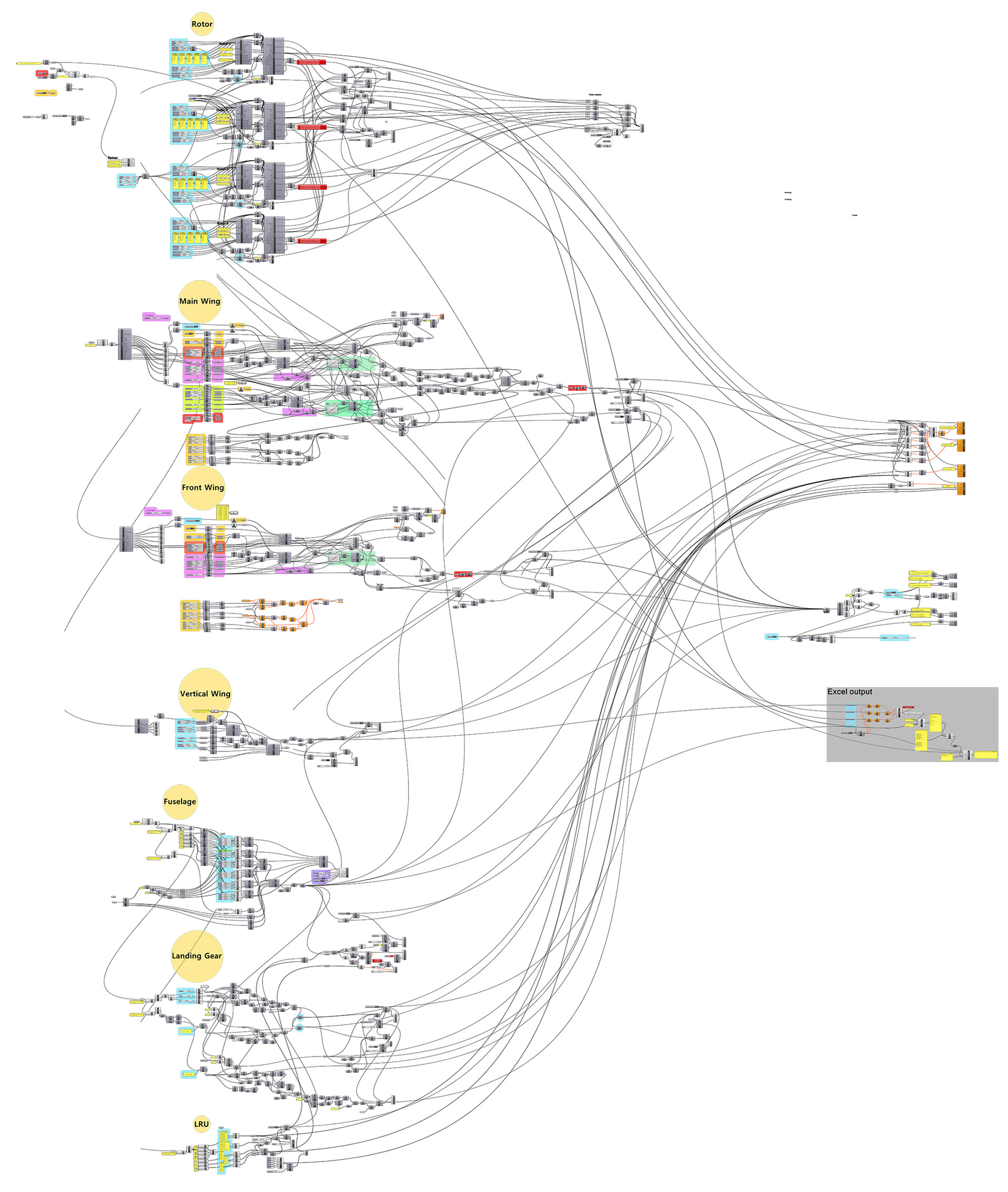

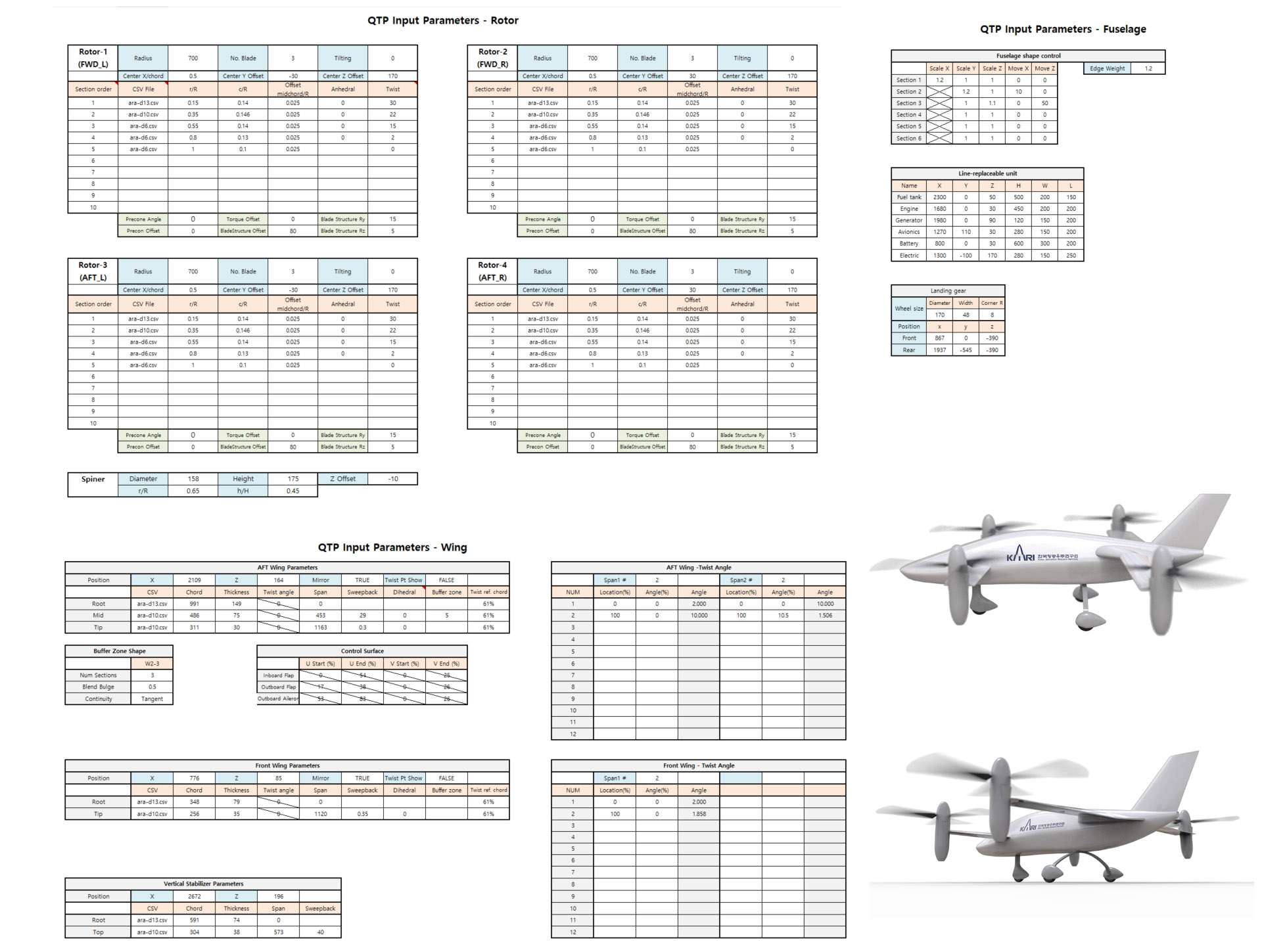

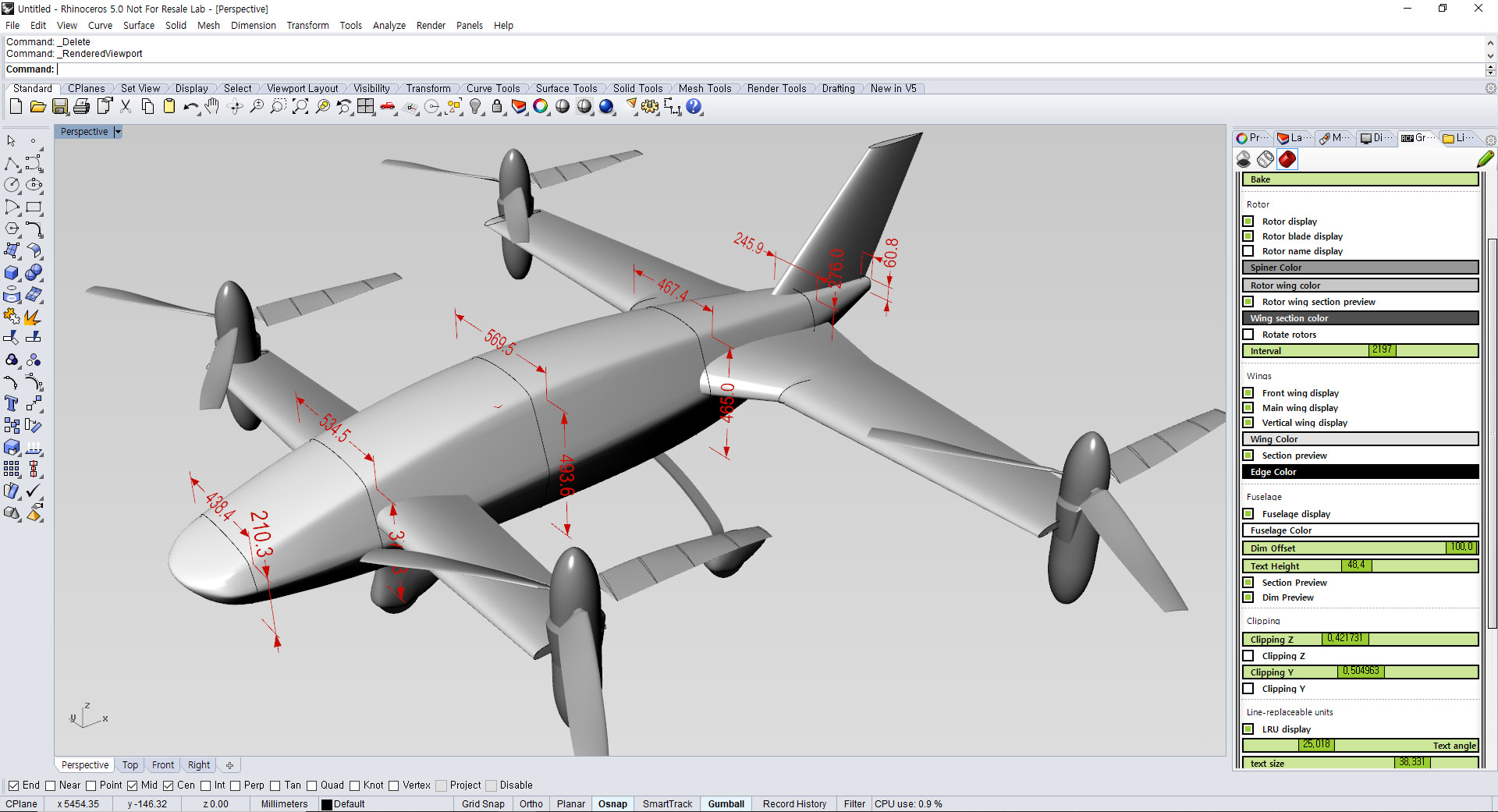

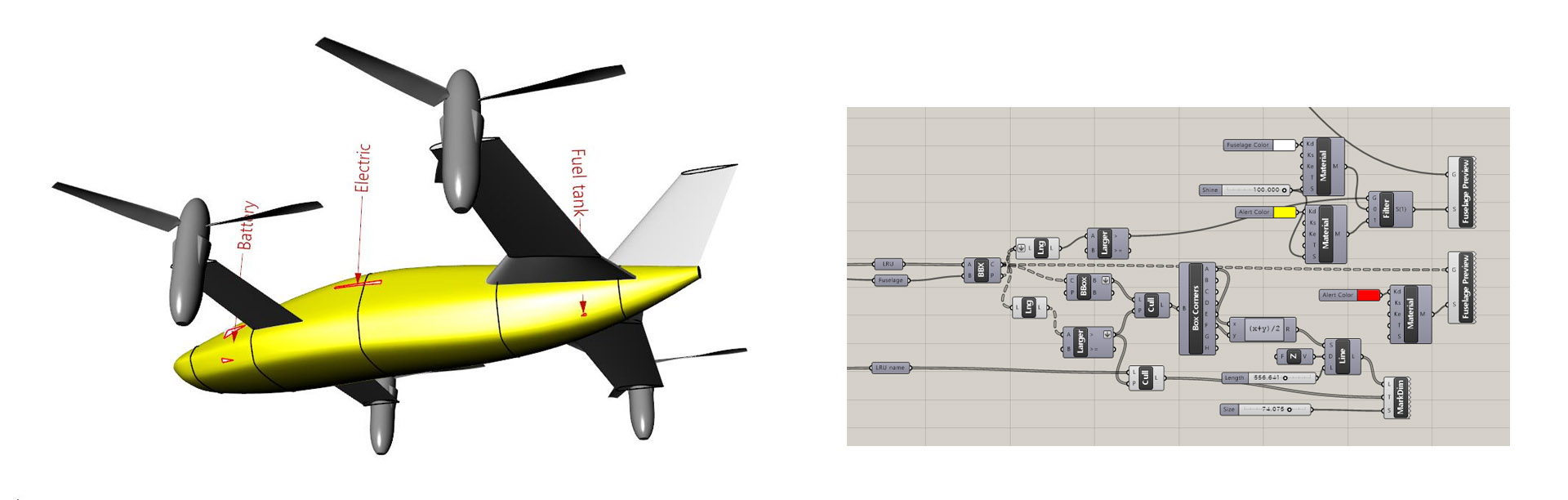

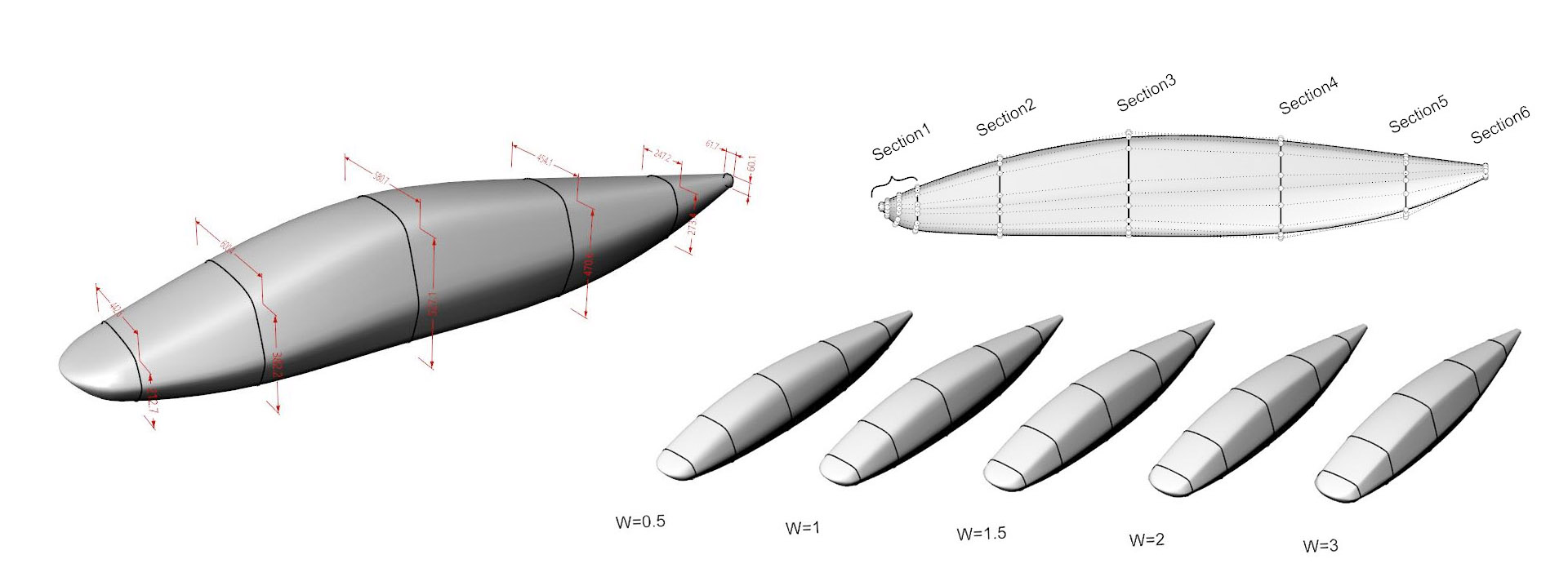

본 과제의 복합형 회전익기 3D 모델링 시스템은 사용자가 엑셀(Excel) 스프레드시트에 입력한 데이터를 기반으로 구동되도록 설계되었다. NURBS 기반의 라이노(Rhino) 환경에서 매개변수(Parametric) 모델링을 구현하기 위해 그래스호퍼(Grasshopper)를 활용하였다. 그래스호퍼의 그래픽 알고리즘 에디터는 CATIA와 같은 기존 피처(Feature) 기반 모델링 시스템에서 복잡한 프로그래밍이 요구되던 조건들을 비교적 직관적이고 용이하게 구현할 수 있다는 강력한 장점이 있다. For the 3D modeling of the compound rotorcraft in this project, we implemented a parametric model using Grasshopper within Rhino (a NURBS-based modeler), allowing users to drive the geometry via Excel spreadsheets. Unlike conventional feature-based modeling systems like CATIA, which often require complex programming for intricate conditional logic, Grasshopper's graphical algorithm editor enables such tasks to be implemented with relative intuitive ease.

이러한 매개변수 모델링 체계 구축을 통해 초기 개념 설계 단계에서 빈번하게 발생하는 설계 변경에 신속하게 대응할 수 있으며, 결과적으로 전체 설계 시간을 획기적으로 단축할 수 있다. 또한, 본 시스템은 3차원 설계 전후 공정 자동화의 핵심 기반이 되며, 향후 최적 설계 시스템(Design Optimization) 도입을 위한 중요한 발판이 될 것이다. Establishing this parametric modeling framework allows for rapid 3D design iterations in response to frequent changes during the conceptual design phase, significantly reducing design lead times. Furthermore, this system serves as a cornerstone for automating the entire 3D design process, paving the way for the future implementation of advanced Design Optimization systems.

과제 보고서 링크 : 매개변수 모델링을 통한 복합형 회전익기 형상설계 자동화 Project Report Link (In Korean) : Automated Shape Design of Compound Rotorcraft via Parametric Modeling
