Parametric 3D Diagrid Patterning on Surface
Download GH file
License: CC BY
본 파일은 자유롭게 사용, 수정 및 재배포가 가능하며 상업적 이용도 허용됩니다. 단, 활용 시 반드시 출처를 표기해 주시기 바랍니다.
©. PlusPlastic Inc. all rights reserved.
License: CC BY
You are free to share, copy, and redistribute the material in any medium or format, and to adapt/build upon it for any purpose, even commercially, as long as you give appropriate credit to the original creator.
©. PlusPlastic Inc. all rights reserved.
이 예제는 곡면 위에 3D 다이아그리드(diagrid) 패턴을 적용하는 방법을 보여줍니다.
실시간 작업 과정에서는 빠른 공간 변형(space morphing)과 시각화를 위해 메시(Mesh)를 사용하지만, 베이크(Bake)를 실행하면 비렙(Brep) 개체가 생성됩니다.

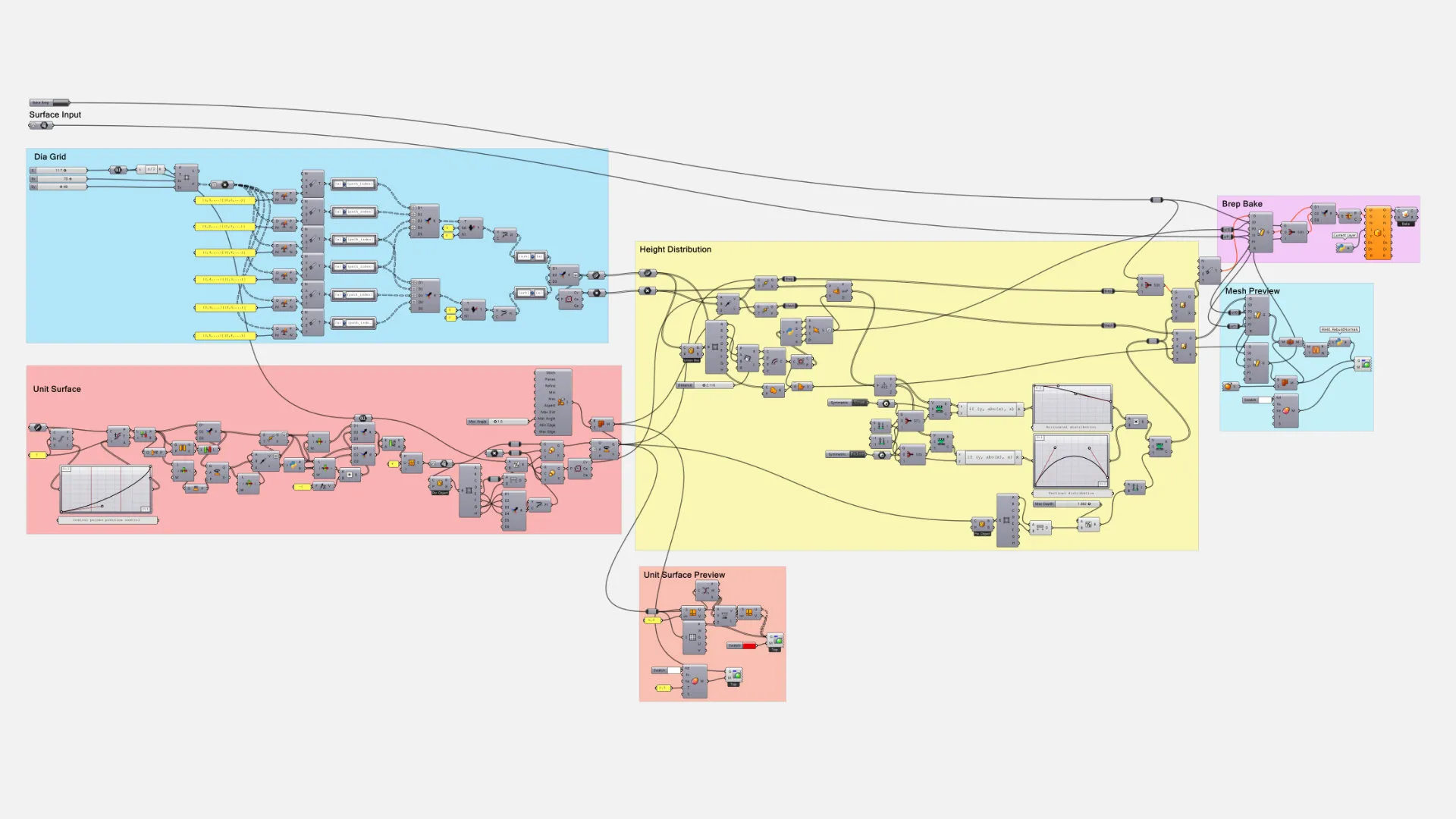

기본 단위 서피스의 제어점(Control point) 위치는 그래프 매퍼(Graph Mapper)를 사용하여 조절할 수 있으며, 이를 통해 다이아그리드를 다양한 3D 형상으로 변형할 수 있습니다.
또한, 곡면 전체의 높이 분포 역시 두 개의 그래프 매퍼를 사용하여 대칭 또는 비대칭으로 제어할 수 있습니다.
This example shows how to apply 3D diagrid patterns to curved surfaces.
Meshes are used for fast morphing and visualization during the process, while Baking generates Brep objects.
The control point locations of the base unit surface are adjustable via Graph Mapper, enabling various 3D transformations.
Additionally, the overall height distribution of the surface can be controlled symmetrically or asymmetrically using two Graph Mappers.
